UMBRA S1N80-15M4 umbra是什么丝杆丝母
扫码获取价格库存技术资料
- 品牌:
- 分类: S1N系列(直径06-160)
- 类型:
- 属性: UMBRA S1N80-15M4 umbra是什么丝杆丝母，-UMBRA S1N80-15M4 umbra是什么丝杆丝母-UMBRA S1N80-15M4 umbra滚珠丝杠 一、Umbra丝杆精度标准简介 UMBRA S1N80-15M4 umbra是什么牌子丝杆 umbra滚珠丝杠是一种创新的高精度传动解决方案，它采用了一种独特的结构设计，使其在各种应用中都能表现出色。这种丝杠的特点在于其独特的滚珠路径设计，使得运动传递过程中的摩擦力大大降低，同时提高了丝杠的刚性和稳定性。 UMBRA S1N80-15M4 UM-UMBRA S1N80-15M4 umbra是什么丝杆丝母--UMBRA S1N80-15M4 umbra是什么丝杆丝母-

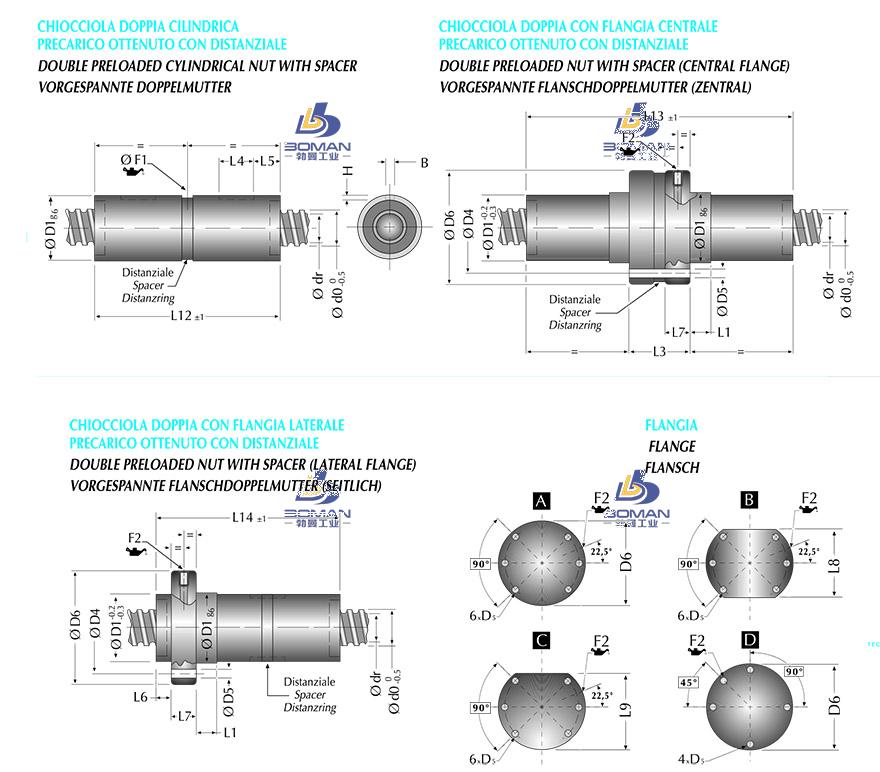

UMBRA S1N80-15M4 umbra是什么丝杆丝母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 15 |
|
| 丝杠轴底径 | 72.0 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 125 |
|
| 法兰直径 | 165 |
|
| 螺母长度 | 116 |
|
| 螺母安装 | PCD | 145 |
| 额定动负载 | CaN | 143800 |
| 额定静负载 | C0aN | 394700 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 25 |
|
| 法兰安装孔通孔直径 | 13,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 1857 |
UMBRA S1N80-15M4 umbra是什么丝杆丝母此型号部分数据来源于UMBRA S1N40-2,5M3 UMBRA丝杆精度等级
