BSS5016-4E-BSS标准系列丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS5016-4E-BSS标准系列丝杠，7. 这种滚珠丝杠的使用寿命有多长？,8. IBC滚珠丝杠的材质和制造工艺有哪些特点？,10. 滚珠丝杠故障对生产效率的影响有多大？,6. 调节滚珠丝杠单节螺母的间隙的步骤是什么？,9. 滚珠丝杠传递比与传动精度之间有何关系？,3. 长沙研磨滚珠丝杠的加工技术有哪些？,2. 如何在ProE中导入滚珠丝杠模型？,4. 该厂家的滚珠丝杠有哪些应用领域？,7. 如何选择适合自己的国产滚珠丝杠？,4. 滚珠丝杠和普通螺杆有什么不同？-BSS5016-4E-BSS标准系列丝杠-提供BSS5016-4E-BSS标准系列丝杠-库存,BSS5016-4E-BSS标准系列丝杠-选型BSS5016-4E-BSS标准系列丝杠-技术咨询高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙-BSS5016-4E-BSS标准系列丝杠--BSS5016-4E-BSS标准系列丝杠-6. 滚珠丝杠与其他轴类零件有何不同？,4. 该供应商是否有现货可供选择？,8. 嘉兴滚珠丝杠的制造工艺是什么？,8. 这些滚珠丝杠轴承型号的价格区间是多少？,1. 为什么需要进行滚珠丝杠导轨的改造？,6. 滚珠丝杠背隙量的正常范围是多少？,6. 换滚珠丝杠需要注意哪些技术要点？,6. 如何检测滚珠丝杠防尘的质量？,9. 学习这个工艺需要多长时间？,7. 这个滚珠丝杠支撑座尺寸100的耐用性如何？
BSS5016-4E-BSS标准系列丝杠 产品参数

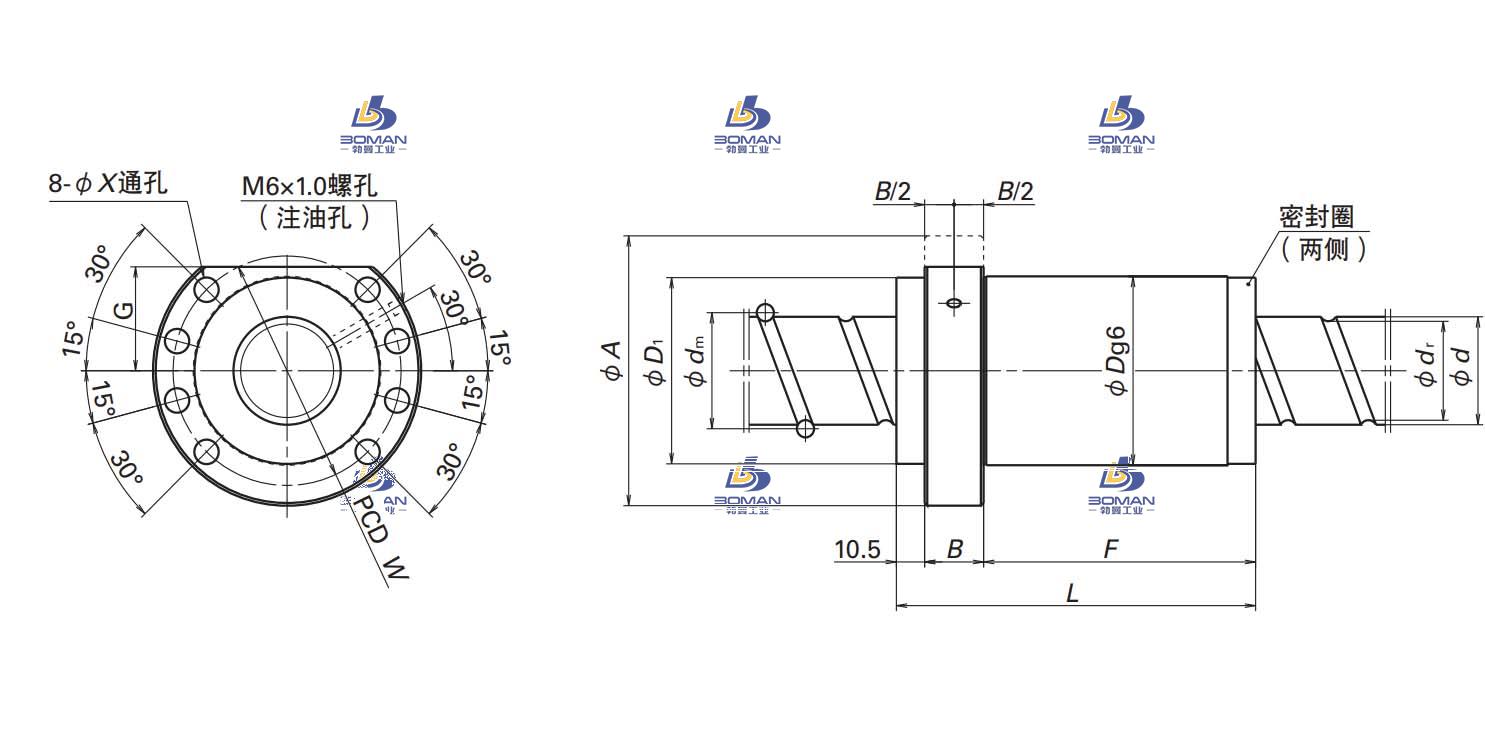

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 16 |
|
| 螺母体外径 | 82 |
|
| 法兰直径 | 118 |
|
| 安装孔中心距 | PCD | 100 |
| 螺母长度 | L | 111 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 44.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 4 |
|
| 滚珠节圆直径 | 51 |
|
| 螺栓孔尺寸 | 11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 44600 |
| 额定静负载 | C0aN | 129000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 832 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS5016-4E-BSS标准系列丝杠此型号部分数据来源于NSK W2005T-282P-C0Z4 河南nsk滚珠丝杠现货供应
