  HTF14025-7.5-HTF注塑机滚珠丝杠

扫码获取价格库存技术资料

  HTF14025-7.5-HTF注塑机滚珠丝杠   产品参数

HTF14025-7.5-HTF注塑机滚珠丝杠

尺寸 单位:mm

丝杠轴外径
140
导程
25
螺母体外径
204
法兰直径
250
安装孔中心距 PCD
226
螺母长度 L
338
有效螺纹段 Lt
丝杠全长
螺母型号
法兰盘宽度
法兰厚度
40
丝杠轴螺纹底径
124
钢球直径
19.05
有效圈数
2.5×3
滚珠节圆直径
144
螺栓孔尺寸
14
注油孔
最大行程
常规行程
额定动负载 CaN
842
额定静负载 C0aN
3610
重量 Kg
轴向间隙
精度等级
C7
导程精度代表运行距离误差 ep
导程精度变动 vu
轴心跳动
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座

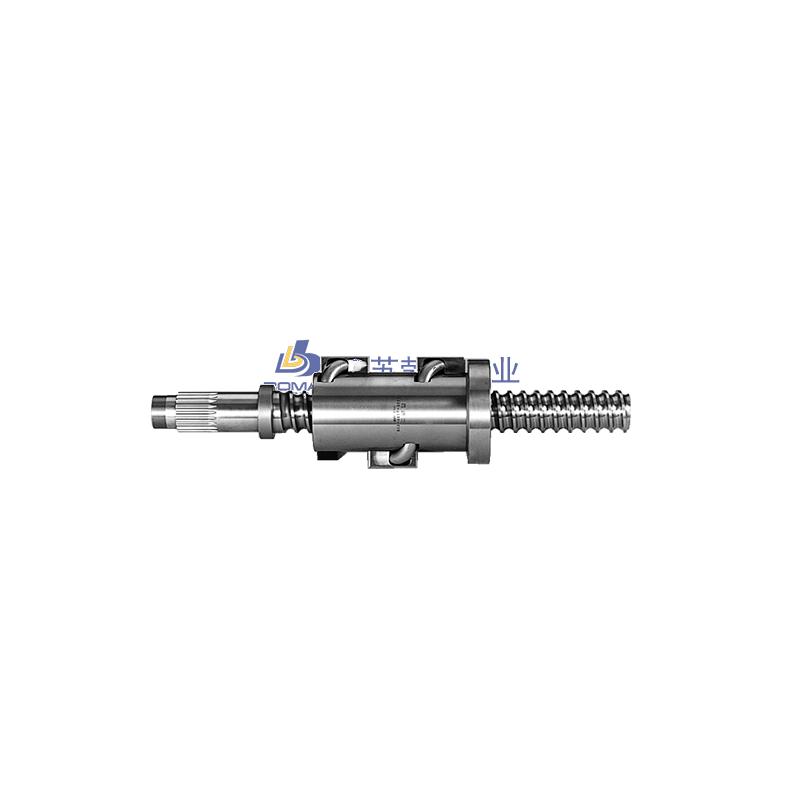

实物截图

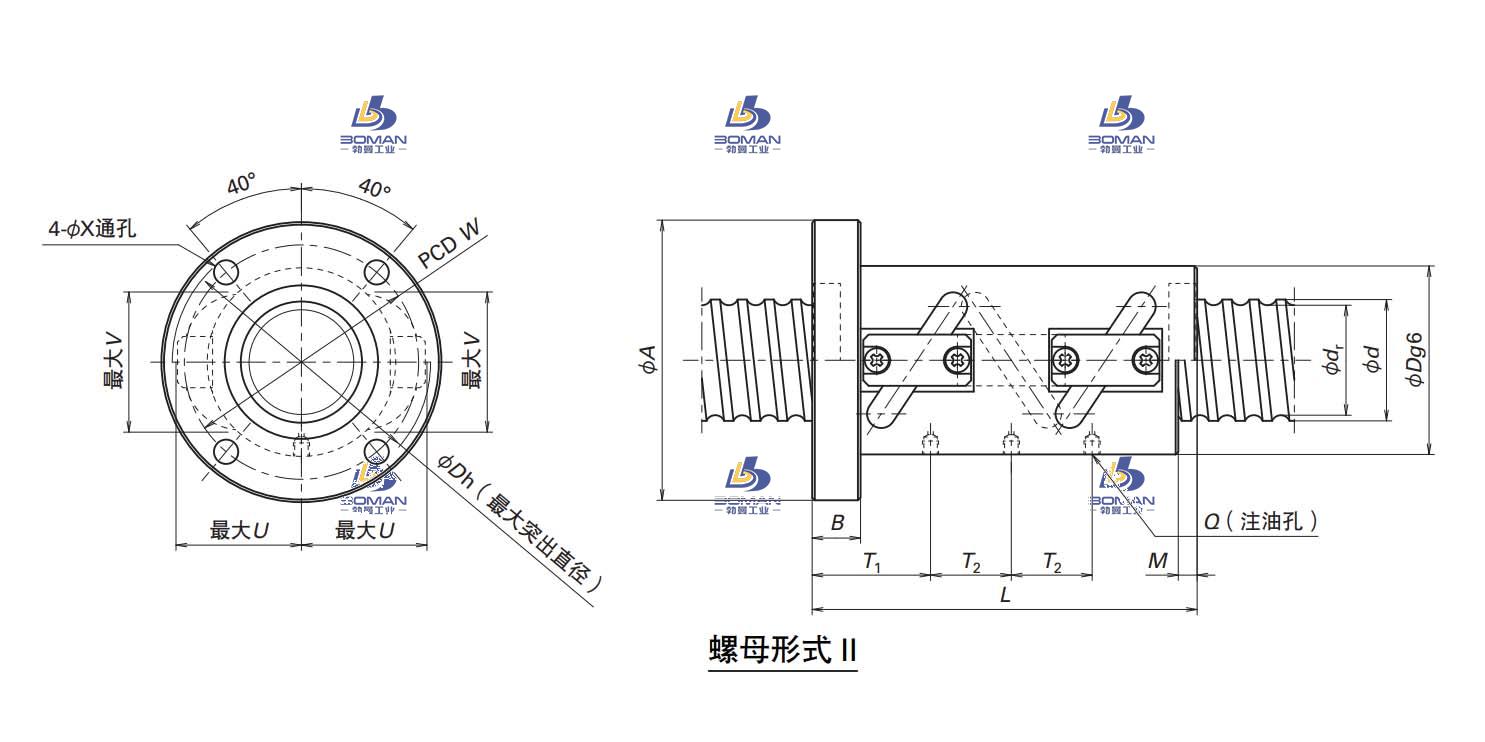

尺寸截图
螺母尺寸截图
样本 pdf
HTF14025-7.5-HTF注塑机滚珠丝杠此型号部分数据来源于PMI FSVE8010-3.5 pmi和tbi丝杆
