BSS4512-5E-BSS标准螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS4512-5E-BSS标准螺母，5. 双螺母滚珠丝杠间隙调整的步骤是什么？ ,6. 钢球安装后需要进行哪些检查？,7. 重载荷滚珠丝杠的质量标准是什么？,4. 仿真结果显示该系统的性能表现如何？,3. 如何在UG中打开滚珠丝杠螺纹的绘画工具？,5. PMI盈泰双螺母滚珠丝杠的生产工艺是怎样的？,10. 这个公式的应用范围是什么？,8. 滚珠丝杠副垂直的使用寿命有哪些因素影响？,5. 涂润滑的种类有哪些？哪种更适合滚珠丝杠？,9. 间隙调整的不当会产生哪些影响？-BSS4512-5E-BSS标准螺母-提供BSS4512-5E-BSS标准螺母-参数,BSS4512-5E-BSS标准螺母-选型BSS4512-5E-BSS标准螺母-图纸高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径p6p8-BSS4512-5E-BSS标准螺母--BSS4512-5E-BSS标准螺母-梯形丝杠：,5. P2级别的滚珠丝杠适用于哪些领域？,7. fl滚珠丝杠的使用寿命有多长？,2. 磨床滚珠丝杠可以用于什么行业？,9. 该厂家的滚珠丝杠模组是否可以提供样品或试用装置？,9. 该升降机的运行噪音如何？,1. 丝杠滚珠碎了会对机器造成什么影响？,2. 什么是滚珠丝杠的轴向游隙？,6. 定制的辽宁NSK滚珠丝杠需要多长时间？,8. 在机械设计中，如何选择多头丝杠和滚珠丝杠？
BSS4512-5E-BSS标准螺母 产品参数

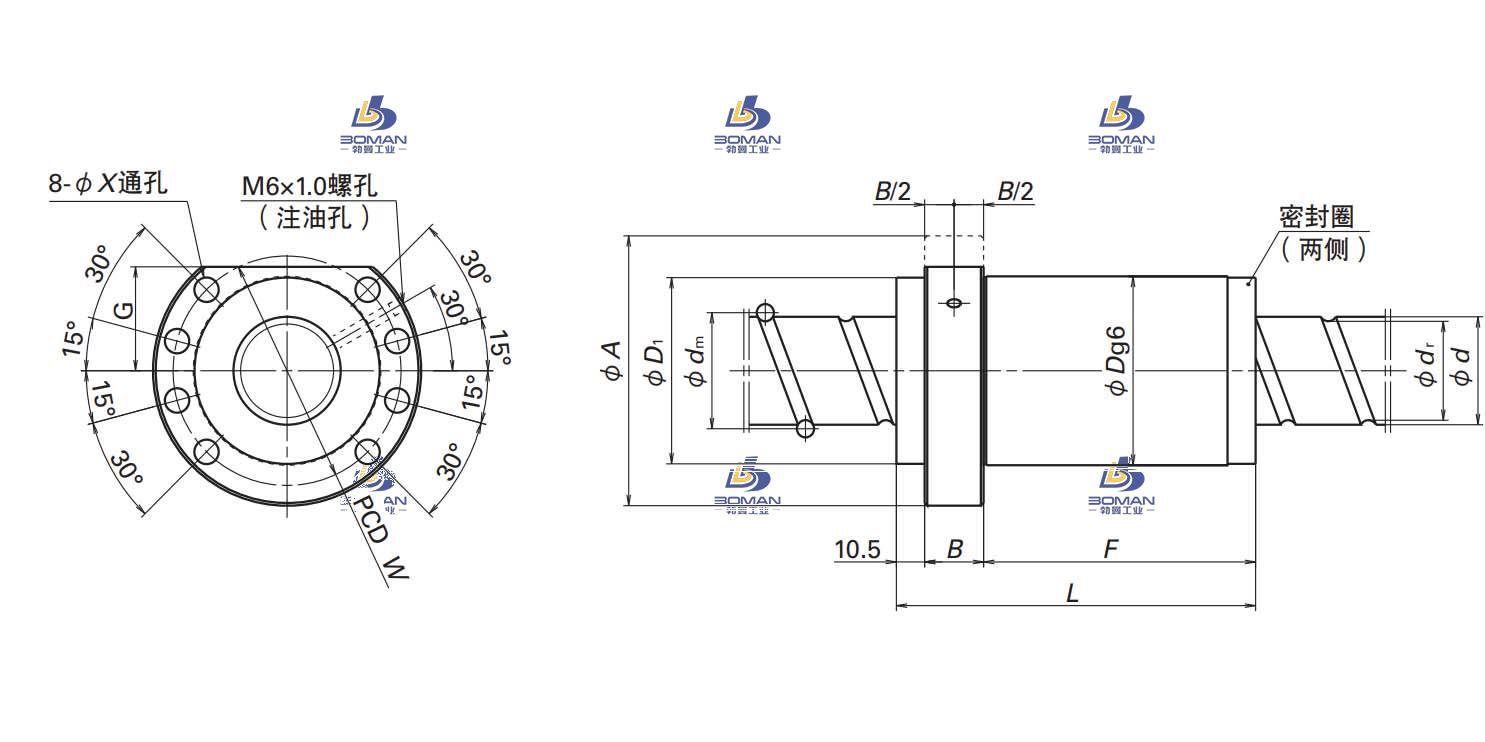

尺寸 单位：mm
| 丝杠轴外径 | 45 |
|
| 导程 | 12 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 110 |
|
| 安装孔中心距 | PCD | 93 |
| 螺母长度 | L | 108 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 39.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 5 |
|
| 滚珠节圆直径 | 46 |
|
| 螺栓孔尺寸 | 11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 51400 |
| 额定静负载 | C0aN | 146000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 959 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS4512-5E-BSS标准螺母此型号部分数据来源于KURODA GR4510ED-DALR kuroda 丝杆
