SFD6320-3-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: SFD6320-3-NSK DFD滚珠丝杠，4. 海南滚珠丝杠和其他类型的丝杠有什么不同？,6. 它的最大承载能力是多少？,9.滚珠丝杠淬火设备的维护保养需要注意哪些事项？,9. 青海滚珠丝杠的生产厂家有哪些？,3. 巴音郭楞滚珠丝杠厂家的历史悠久吗？,8. 滚珠丝杠的丝母如何安装和拆卸？,3. 这家厂家的产品主要应用在哪些领域？,3. 这款转辙机的运行噪音级别如何？,3. 预留热胀的作用是什么？,5. 滚珠丝杠回流器的原理是什么？ -SFD6320-3-NSK DFD滚珠丝杠-提供SFD6320-3-NSK DFD滚珠丝杠-规格,SFD6320-3-NSK DFD滚珠丝杠-技术咨询SFD6320-3-NSK DFD滚珠丝杠-规格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨-SFD6320-3-NSK DFD滚珠丝杠--SFD6320-3-NSK DFD滚珠丝杠-3. 滚珠丝杠的作用是什么？,3. 滚珠丝杠副的原理是什么？,9. 该滚珠丝杠的技术参数有哪些？,7. 滚珠丝杠减速器在哪些机械设备中应用较为广泛？,2. 滚珠丝杠双圆弧有什么特点？,10. 如何判断滚珠丝杠是否需要换向？,5. 如何安装和使用苏州精密滚珠丝杠？,9. 上海滚珠丝杠厂家是否有国际认证或荣誉？,8. 有哪些应用案例可以介绍？,3. 加工的时间周期是多久？
SFD6320-3-NSK DFD滚珠丝杠 产品参数

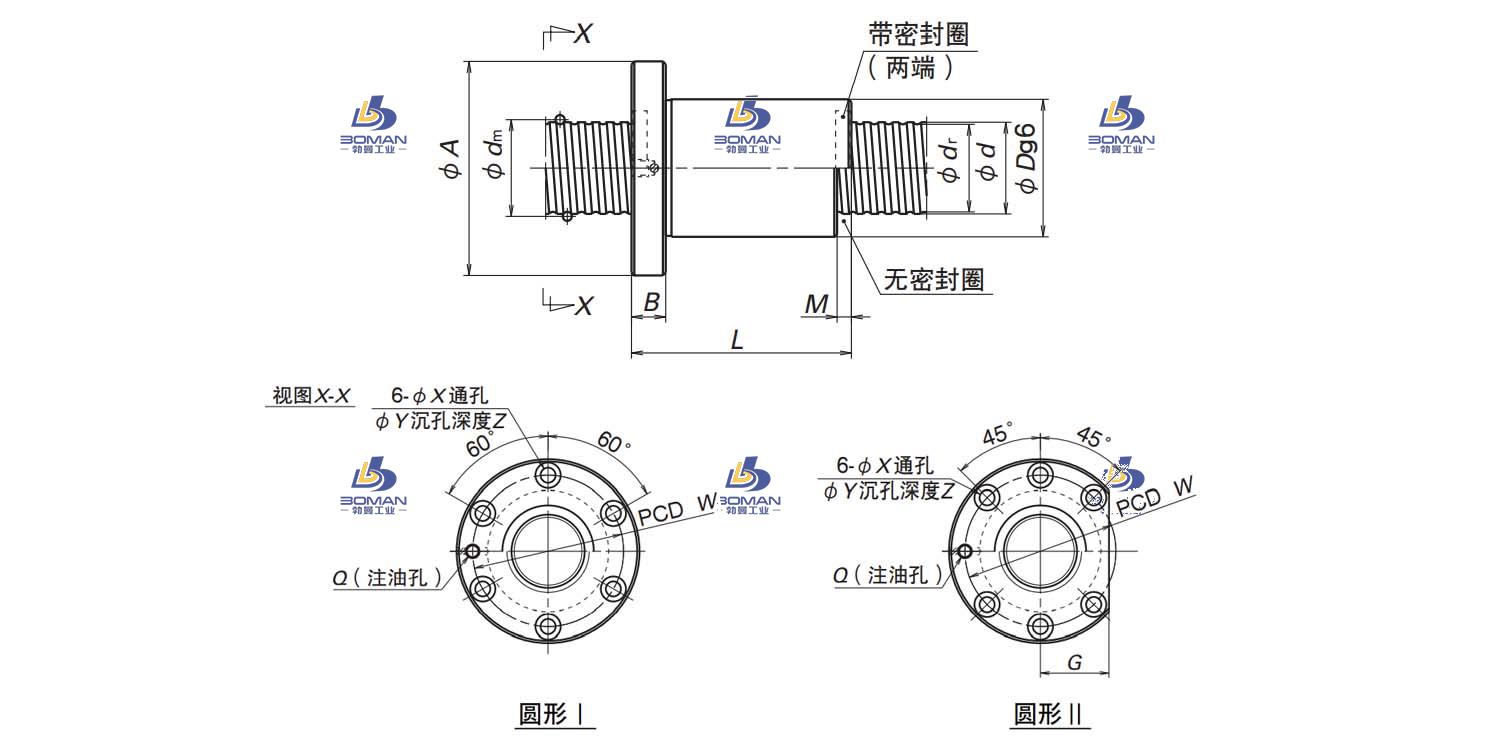

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 20 |
|
| 螺母体外径 | 95 |
|
| 法兰直径 | 153 |
|
| 安装孔中心距 | PCD | 123 |
| 螺母长度 | L | 146 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 56 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 65.75 |
|
| 螺栓孔尺寸 | 18/26/17.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 83700 |
| 额定静负载 | C0aN | 232000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 735 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
SFD6320-3-NSK DFD滚珠丝杠此型号部分数据来源于NSK W4003P-20-C7S12 NSK导轨插座
