W2503SA-4P-C5Z10-SA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2503SA-4P-C5Z10-SA标准滚珠丝杠，1. 滚珠丝杠滚珠CAD装配是什么？,3. 这家厂家是否支持定制化生产？,8. 该产品的维护和保养有哪些要点？,5. 滚珠丝杠平台的计算难度有多大？,1. 滚珠丝杠副是什么，它的工作原理是怎样的？,4. 龙门齿条和滚珠丝杠的区别是什么？,8. 滚珠丝杠和普通丝杠在加工时的工作效率有何不同？,4. 配对的滚珠丝杠轴承应该具备哪些特性？,1. 南方普车目前使用的是什么样的丝杠？,5. 研磨滚珠丝杠精度等级与使用环境有何关系？-W2503SA-4P-C5Z10-SA标准滚珠丝杠-提供W2503SA-4P-C5Z10-SA标准滚珠丝杠-库存,W2503SA-4P-C5Z10-SA标准滚珠丝杠-参数W2503SA-4P-C5Z10-SA标准滚珠丝杠-参数NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W2503SA-4P-C5Z10-SA标准滚珠丝杠--W2503SA-4P-C5Z10-SA标准滚珠丝杠-4. 在滚珠丝杠和支撑座的装配中，哪些工具是必备的？,10. 阻力的来源是什么？,9. 甘肃NSK滚珠丝杠的保养和维护方法是怎样的？,8. 您的厂家的生产工艺和技术有哪些特点？,7. 滚珠丝杠与螺母的间隙与负载有什么关系？,3. 滚珠丝杠适用于哪些行业？ ,4. 它的承载能力是多少？,4. 换滚珠丝杠的滚珠需要注意哪些问题？ ,9. 珠子直径对滚珠丝杠的摩擦力有影响吗？,9. 该厂的环保措施和社会责任如何？
W2503SA-4P-C5Z10-SA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 10 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 71 |
| 螺母长度 | L | 81 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 533 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 20.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5*2 |
|
| 滚珠节圆直径 | 25.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 289 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 11600 |
| 额定静负载 | C0aN | 19000 |
| 重量 | Kg | 3.2 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

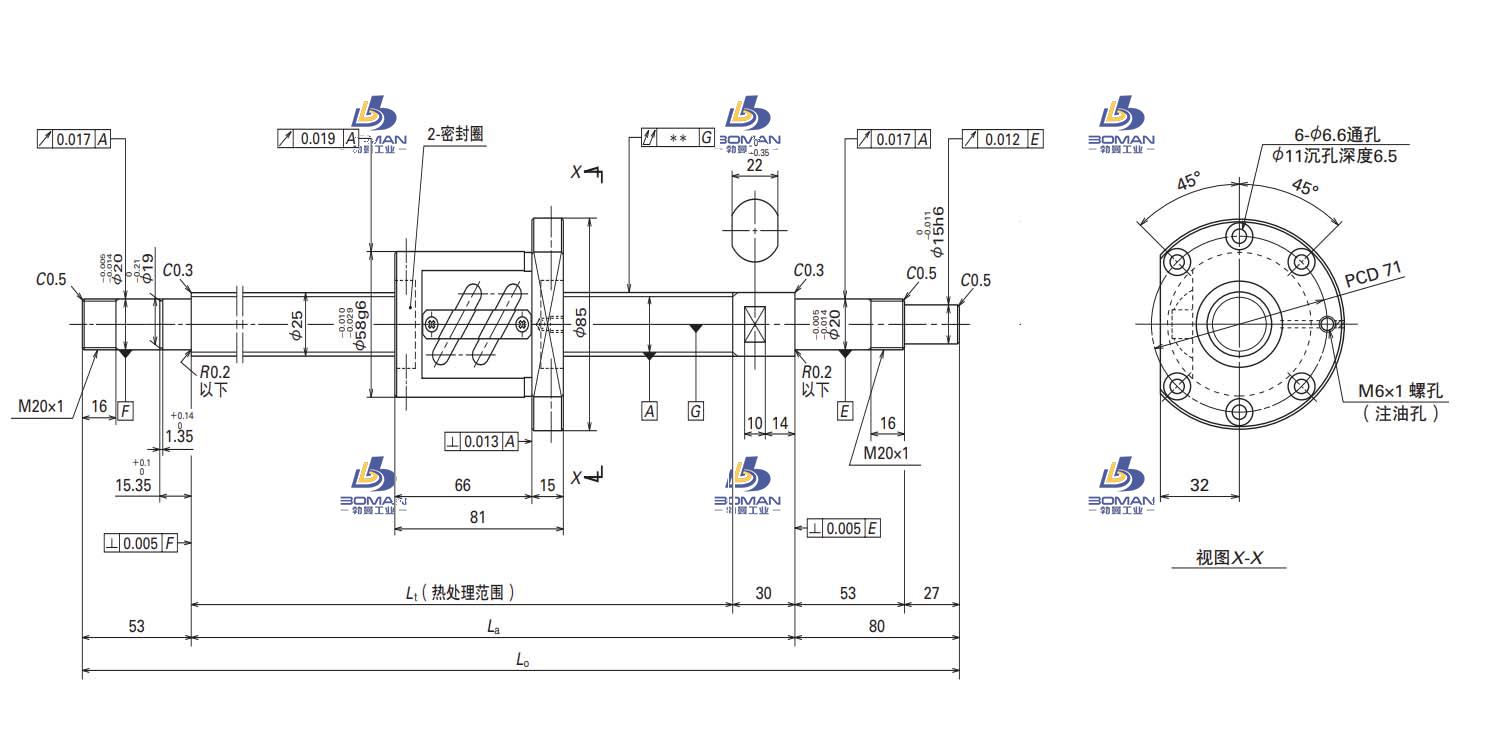

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2503SA-4P-C5Z10-SA标准滚珠丝杠此型号部分数据来源于NSK PSP2005N4BC0280B02+C NSK丝杠精雕机
