  W1605FA-3P-C5Z16-FA标准滚珠丝杠

扫码获取价格库存技术资料

  W1605FA-3P-C5Z16-FA标准滚珠丝杠   产品参数

W1605FA-3P-C5Z16-FA标准滚珠丝杠

尺寸 单位:mm

丝杠轴外径
16
导程
16
螺母体外径
34
法兰直径
57
安装孔中心距 PCD
45
螺母长度 L
56
有效螺纹段 Lt
丝杠全长
671
螺母型号
法兰盘宽度
法兰厚度
丝杠轴螺纹底径
13.4
钢球直径
3.175
有效圈数
1.5×1
滚珠节圆直径
16.75
螺栓孔尺寸
注油孔
最大行程
522
常规行程
额定动负载 CaN
4180
额定静负载 C0aN
5390
重量 Kg
1.3
轴向间隙
0
精度等级
C5
导程精度代表运行距离误差 ep
0.03
导程精度变动 vu
0.023
轴心跳动
0.065
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座
实物截图

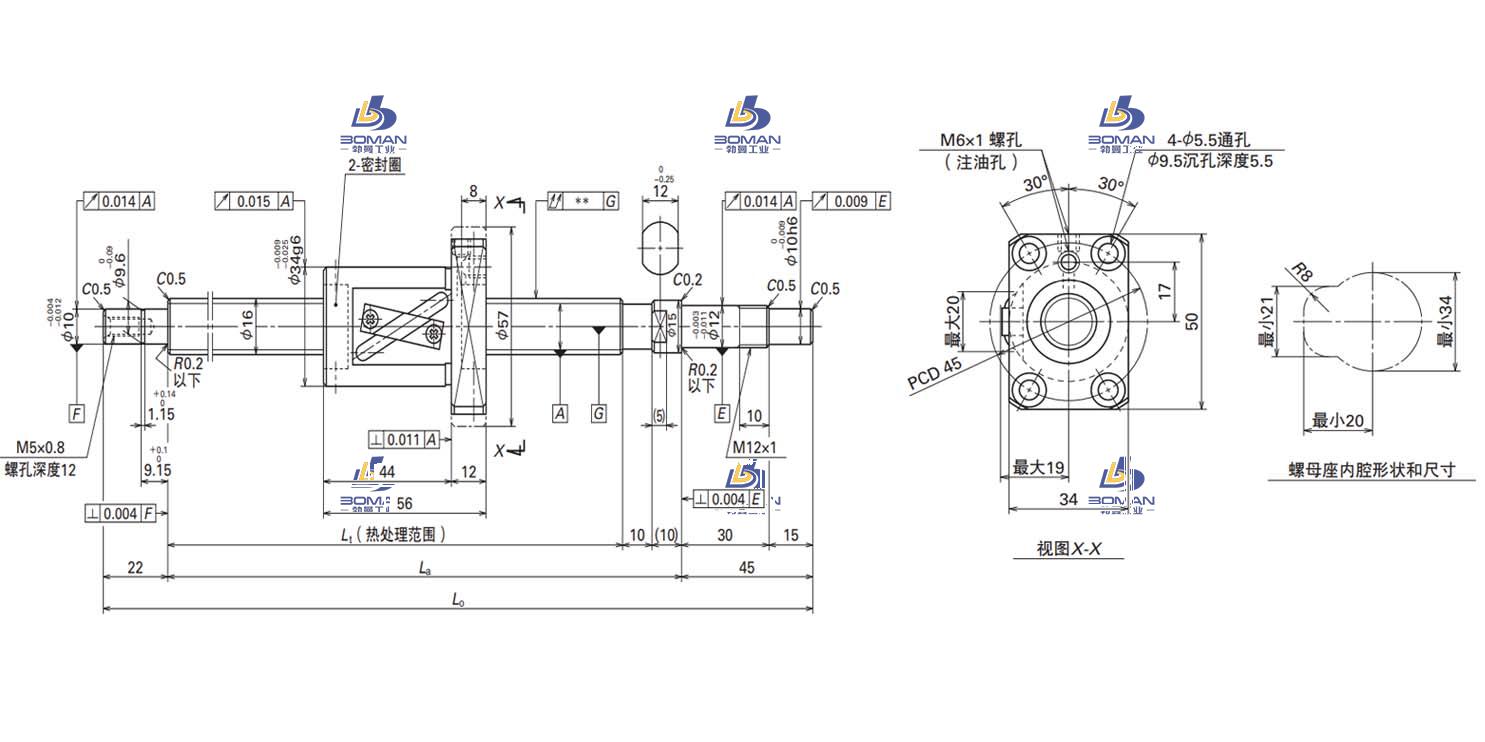

尺寸截图
螺母尺寸截图
样本 pdf
W1605FA-3P-C5Z16-FA标准滚珠丝杠此型号部分数据来源于KURODA GR4006ES-CAPR 日本黑田精工丝杆导轨代理
