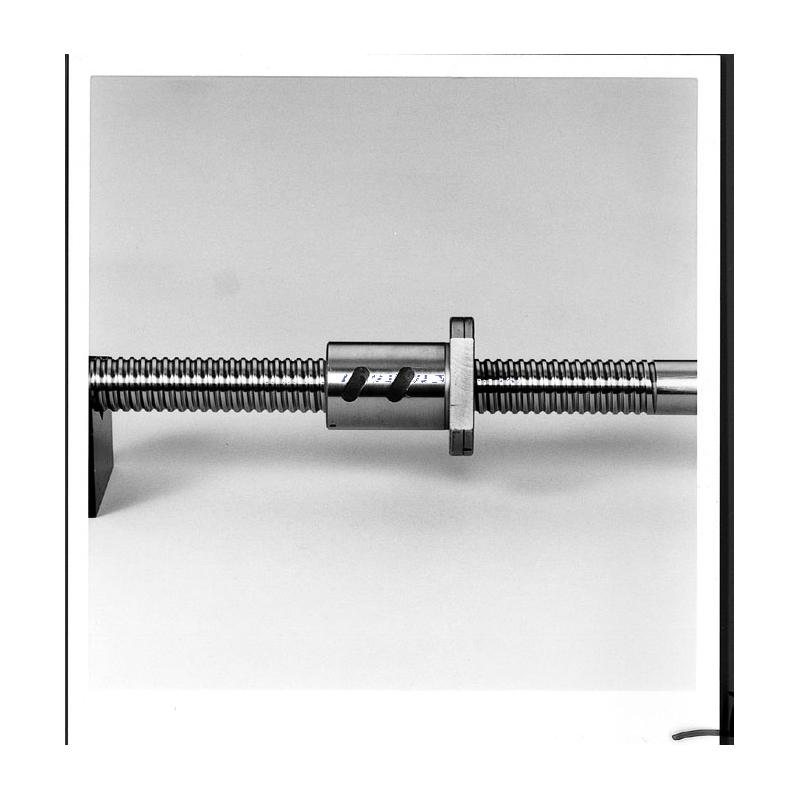

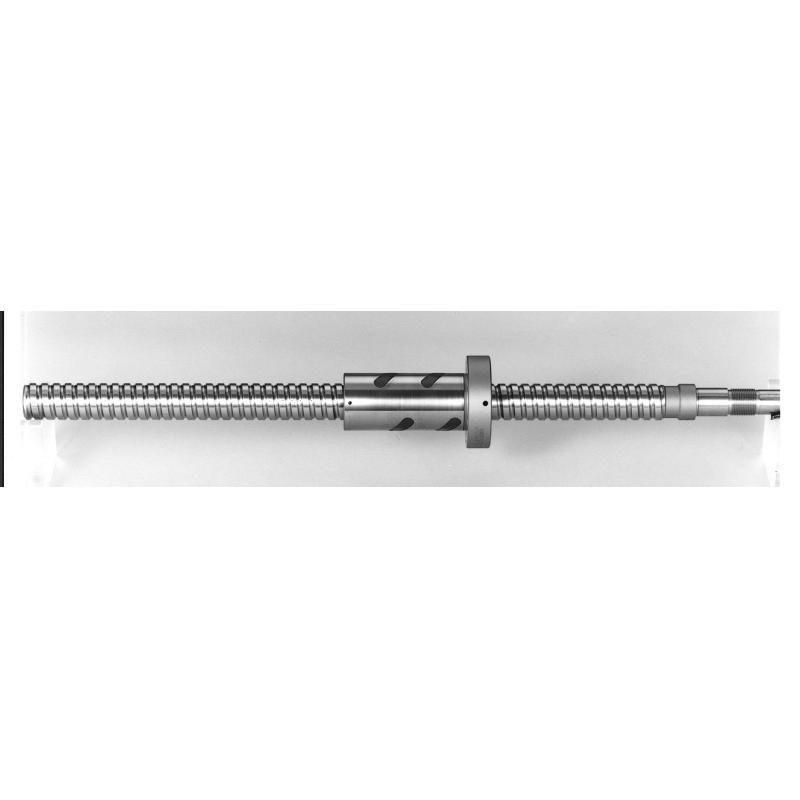

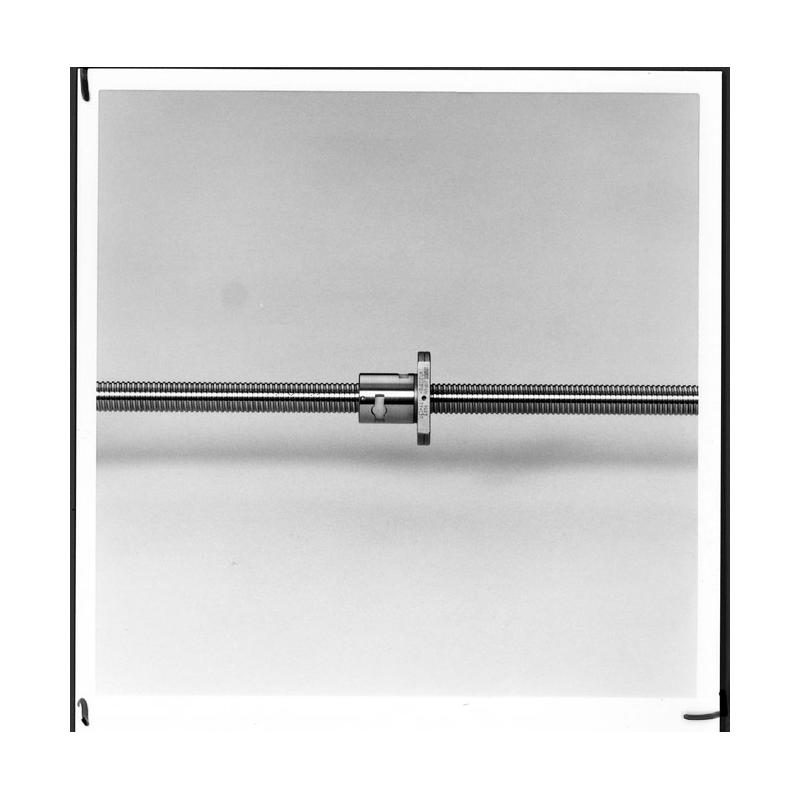

ZFD5010-6-NSK SFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: ZFD5010-6-NSK SFD滚珠丝杠，10. 如何进行滚珠丝杠的维修保养？,10. 滚珠丝杠副的预设寿命和质量有何关系？,2. 滚珠丝杠副有哪些应用领域？ ,5. 它的使用寿命有多长？,7. 滚珠丝螺母副的精度要求有哪些？ ,9. 这个滚珠丝杠的安装方式是什么？,3. 如何正确测量滚珠丝杠螺母的内径尺寸？,6. 花键的尺寸和材质如何选择？,10. 这种轴滚珠丝杠的价格如何？,3. 南京微型滚珠丝杠的尺寸规格是多少？-ZFD5010-6-NSK SFD滚珠丝杠-提供ZFD5010-6-NSK SFD滚珠丝杠-规格,ZFD5010-6-NSK SFD滚珠丝杠-技术咨询ZFD5010-6-NSK SFD滚珠丝杠-价格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨-ZFD5010-6-NSK SFD滚珠丝杠--ZFD5010-6-NSK SFD滚珠丝杠-6. 拆卸滚珠丝杠是否会对设备造成损坏？ ,3. 江西滚珠丝杠固定座适用于哪些场景？,9. 它的使用寿命是多久？,10. 是否可以定制特殊规格型号的轴承？如何定制？,10. 惠州机床的滚珠丝杠加工有哪些成功案例？,1. 滚珠丝杠结构设计规范是什么？,6. FSB和FSC的可靠性如何？,6. 如何正确选择车用滚珠丝杠的型号和尺寸？,8. 安徽滚珠丝杠螺母的价格如何？,1. 14的滚珠丝杠是什么？
ZFD5010-6-NSK SFD滚珠丝杠 产品参数

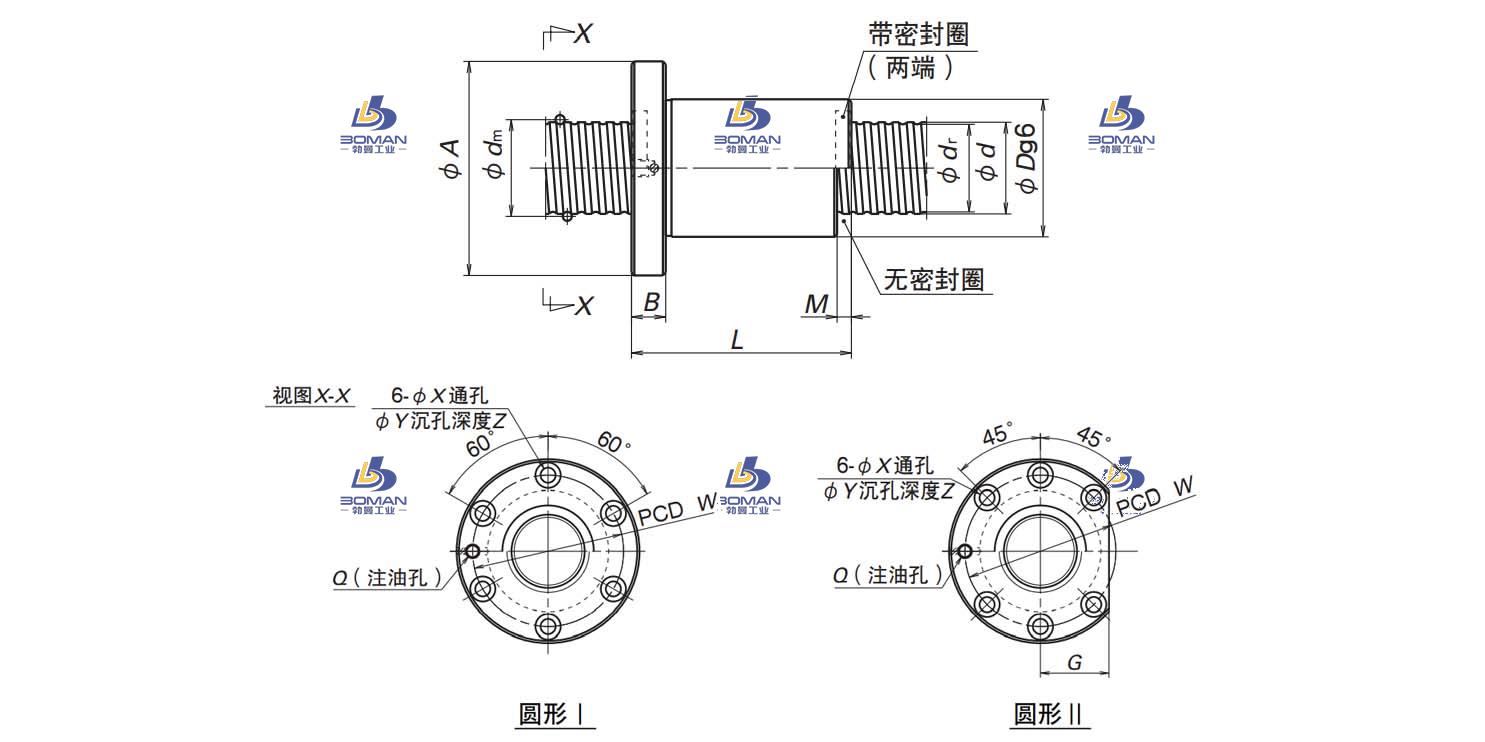

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 10 |
|
| 螺母体外径 | 72 |
|
| 法兰直径 | 114 |
|
| 安装孔中心距 | PCD | 92 |
| 螺母长度 | L | 123 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 18 |
|
| 丝杠轴螺纹底径 | 45.1 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 51.75 |
|
| 螺栓孔尺寸 | 11/17.5/11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 34100 |
| 额定静负载 | C0aN | 91600 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 914 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
ZFD5010-6-NSK SFD滚珠丝杠此型号部分数据来源于KURODA GR4010DT-CALR 黑田0601丝杠
