W3209SA-5Z-C5Z8-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3209SA-5Z-C5Z8-FA标准滚珠丝杠，2. 滚珠丝杠存在哪些问题？,2. 这个系列的螺母座有哪些特点？,1. 研磨滚珠丝杠制造工艺的基本原理是什么？,8. 它的安装方式是怎样的？,5. 滚珠丝杠的工作原理是怎样的？,10. 失速出现后应该采取哪些紧急措施？,1. 滚珠丝杠肩部是什么？,5. 该app提供哪些选型指标，如何进行筛选？,1. 这款机床的Y轴滚珠丝杠轴承是什么材料制作的？,4. 如何测量滚珠丝杠内循环的圈数？-W3209SA-5Z-C5Z8-FA标准滚珠丝杠-提供W3209SA-5Z-C5Z8-FA标准滚珠丝杠-选型,W3209SA-5Z-C5Z8-FA标准滚珠丝杠-价格W3209SA-5Z-C5Z8-FA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F-W3209SA-5Z-C5Z8-FA标准滚珠丝杠--W3209SA-5Z-C5Z8-FA标准滚珠丝杠-7. THK静音滚珠丝杠带保持器的寿命有多长？,4. 滚珠丝杠旋转接头的工作原理是什么？,8. 这种方法的优点有哪些？,9. How does temperature affect reverse error in ball screw?,9. 滚珠丝杠的维护保养方法有哪些？,6. sjb100滚珠丝杠升降机的电源要求是什么？,6. 滚珠轴承的运转噪音是否会影响丝杠的使用效果？,3. 宁波零间隙滚珠丝杠精度的制造工艺是怎样的？,2. 该加工厂在哪里？地理位置如何？,7. 忻州滚珠丝杠厂家的售后服务如何？
W3209SA-5Z-C5Z8-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 8 |
|
| 螺母体外径 | 66 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 82 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1229 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 27.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 2.5*1 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 898 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 17500 |
| 额定静负载 | C0aN | 41000 |
| 重量 | Kg | 8.3 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.04 |
| 导程精度变动 | vu | 0.027 |
| 轴心跳动 | 0.09 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

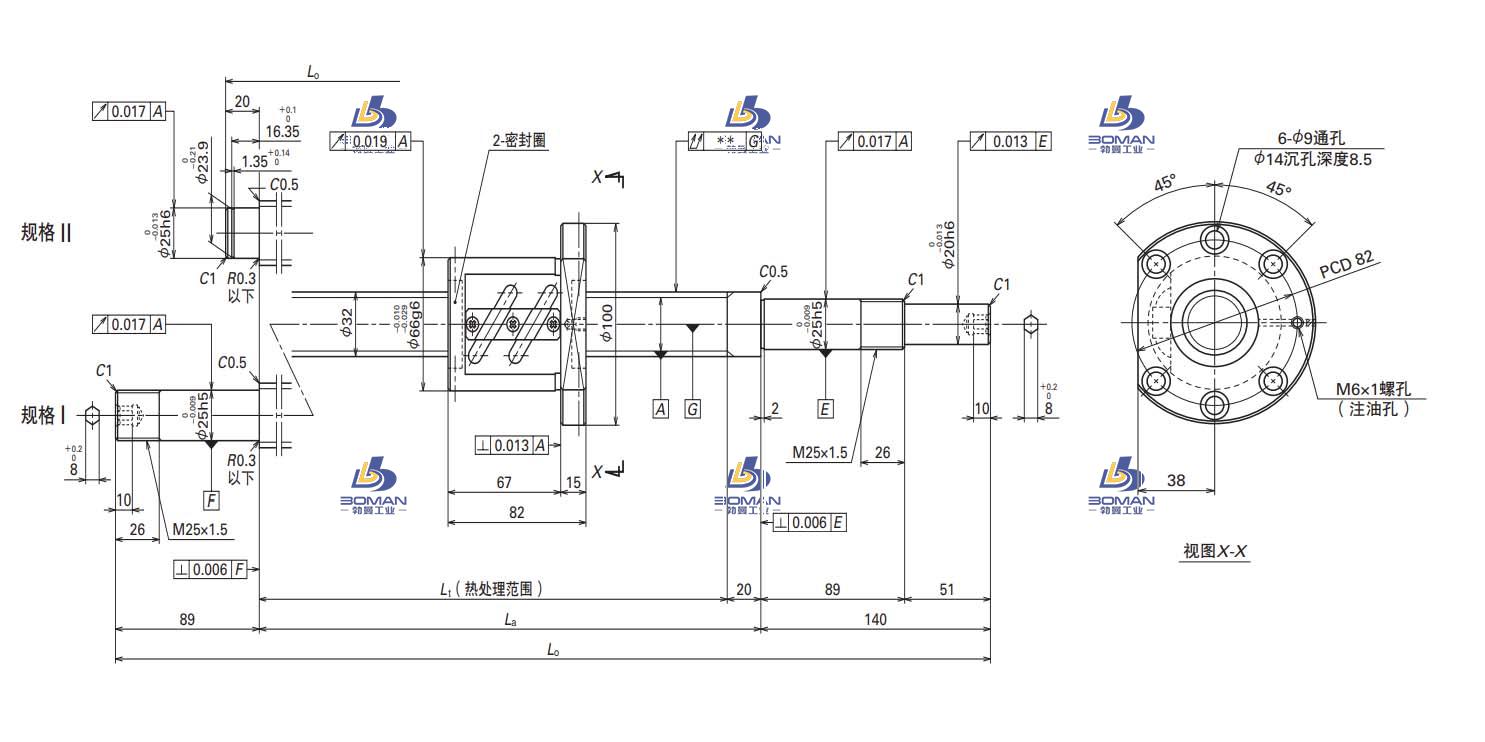

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3209SA-5Z-C5Z8-FA标准滚珠丝杠此型号部分数据来源于SYK EF12 SYK支撑座电机座
