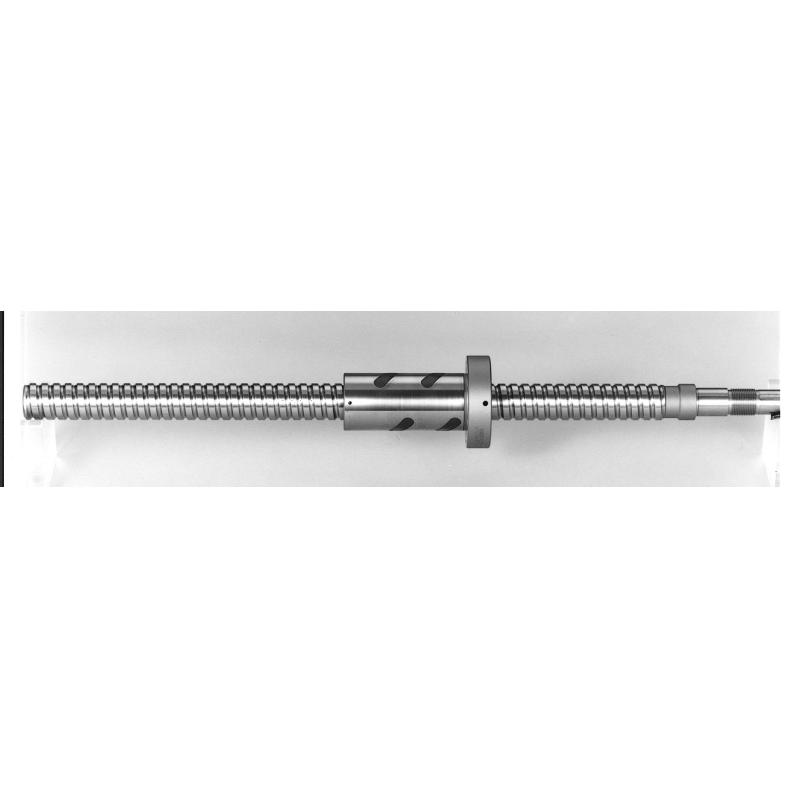

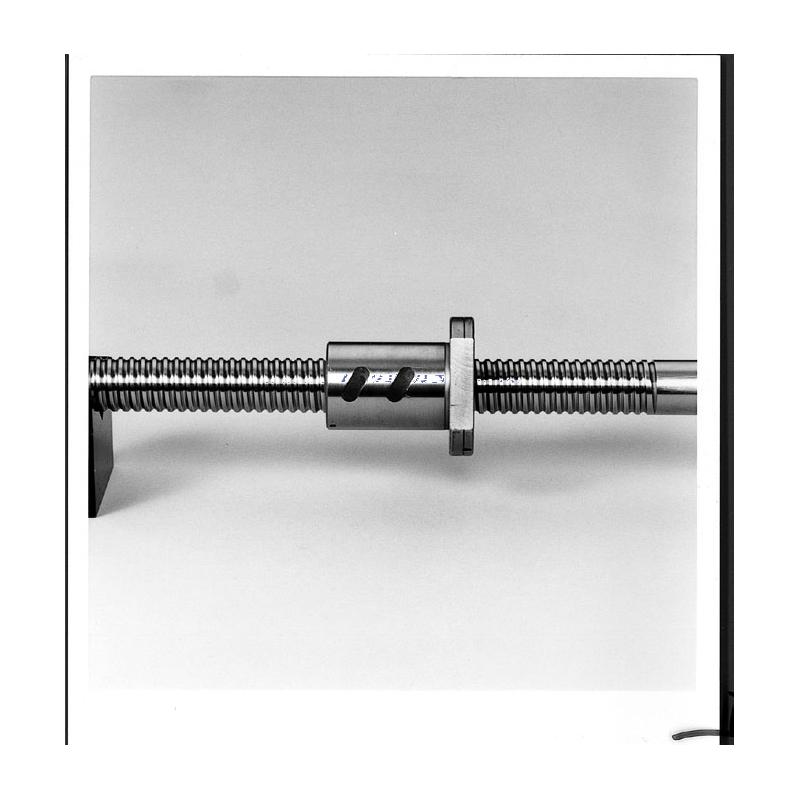

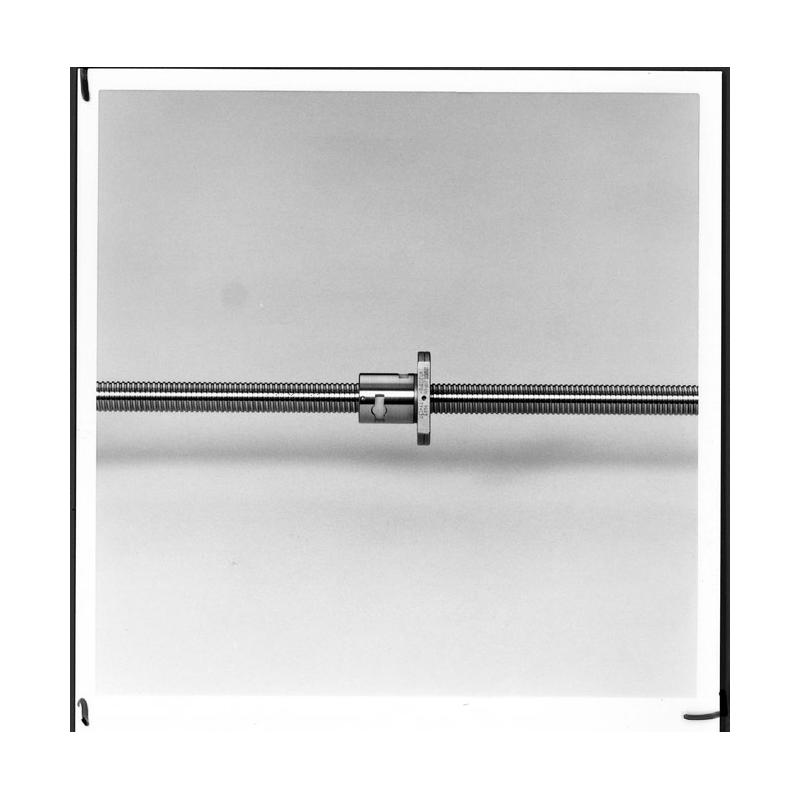

ZFD5010-8-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: ZFD5010-8-NSK DFD滚珠丝杠,4. 这个螺母有多大的尺寸规格可以选择?,7. 滚珠丝杠摩擦系数与速度、温度有什么关系?,10. 滚珠丝杠传动力与其他传动方式相比,有何优劣之处?,2. 该负债表包含哪些内容?,4. 手动滚珠丝杠锁紧需要什么工具或设备?,滚珠丝杠的选择步骤:,1. 滚珠丝杠是什么?,5. 滚珠丝杠选型计算经典版的结果如何解读?,2. 这个滚珠丝杠可以承受多大的负载?,6. 是否有其他颜色和外观可以选择?-ZFD5010-8-NSK DFD滚珠丝杠-提供ZFD5010-8-NSK DFD滚珠丝杠-图纸,ZFD5010-8-NSK DFD滚珠丝杠-价格ZFD5010-8-NSK DFD滚珠丝杠-参数NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1.特点 能够将螺母外径最小化,适合小导程循环方式。 2.规格 (1)循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 (2)精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨询N-ZFD5010-8-NSK DFD滚珠丝杠--ZFD5010-8-NSK DFD滚珠丝杠-2. 它的工作原理是什么?,10. 如何判断滚珠是否已经正确安装?,3. 与其他滚珠丝杠供应商相比,这家公司的价格优势在哪里?,4. 滚珠丝杠和滑轨配合的缺点有哪些?,6. 更换钢珠的频率是多久一次? ,1. 什么是滚珠丝杠推力计器? ,4. 什么是滚珠丝杠?,3. 哪里可以查看滚珠丝杠的型号?,2. FDC滚珠丝杠的主要用途是什么?,2. 这种丝杠有什么特点?
ZFD5010-8-NSK DFD滚珠丝杠 产品参数

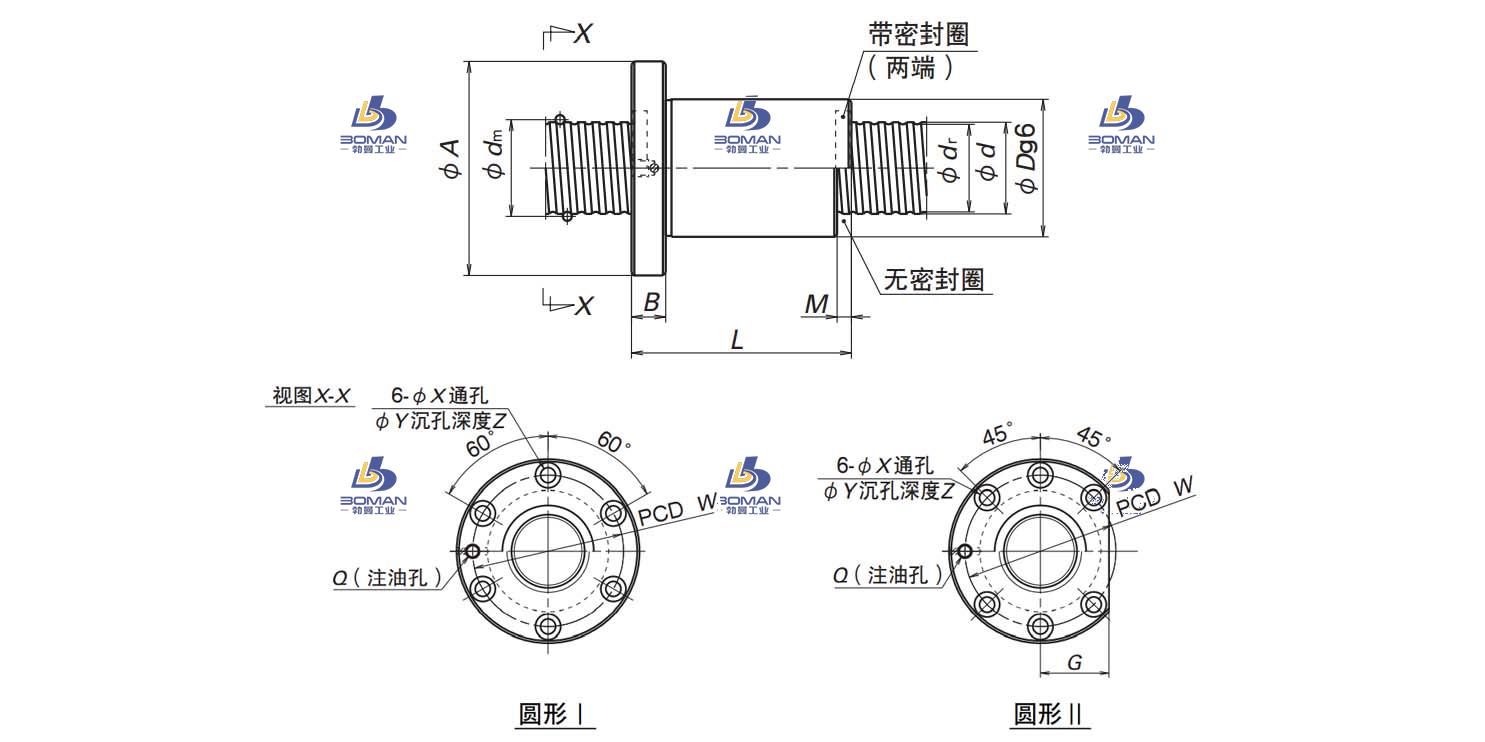

尺寸 单位:mm
丝杠轴外径 | 50 |
|
导程 | 10 |
|
丝杠轴底径 | 45.1 |
|
滚珠节圆直径 | 51.75 |
|
钢球直径 | 6.35 |
|
精度等级 | C1-C7 |
|
螺母直径 | 72 |
|
法兰直径 | 114 |
|
螺母长度 | 143 |
|
螺母安装 | PCD | 92 |
额定动负载 | CaN | 43600 |
额定静负载 | C0aN | 122000 |
有效圈数 | 1×4 |
|
法兰盘宽度 | 18 |
|
法兰安装孔通孔直径 | 11 |
|
法兰安装孔沉孔直径 | 17.5 |
|
法兰安装孔沉孔深度 | 11 |
|
轴向刚度 | KNm | 1200 |
ZFD5010-8-NSK DFD滚珠丝杠此型号部分数据来源于TBI SFS05020-3.8 tbi丝杠预压p2是什么级别
