VSS3220-5E-NSK高防尘滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: NSK 异物环境用VSS
- 类型:

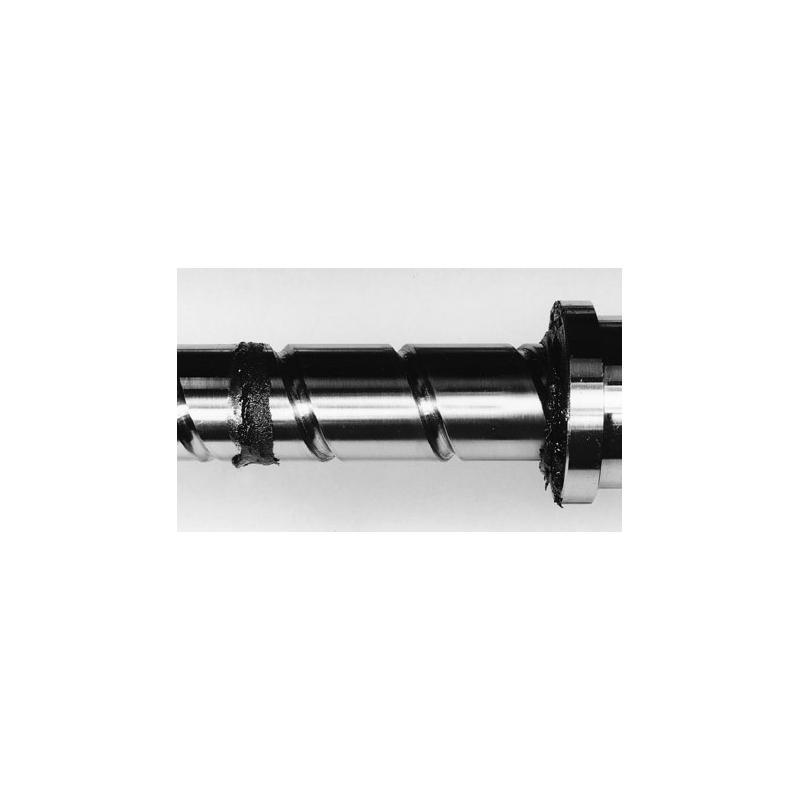

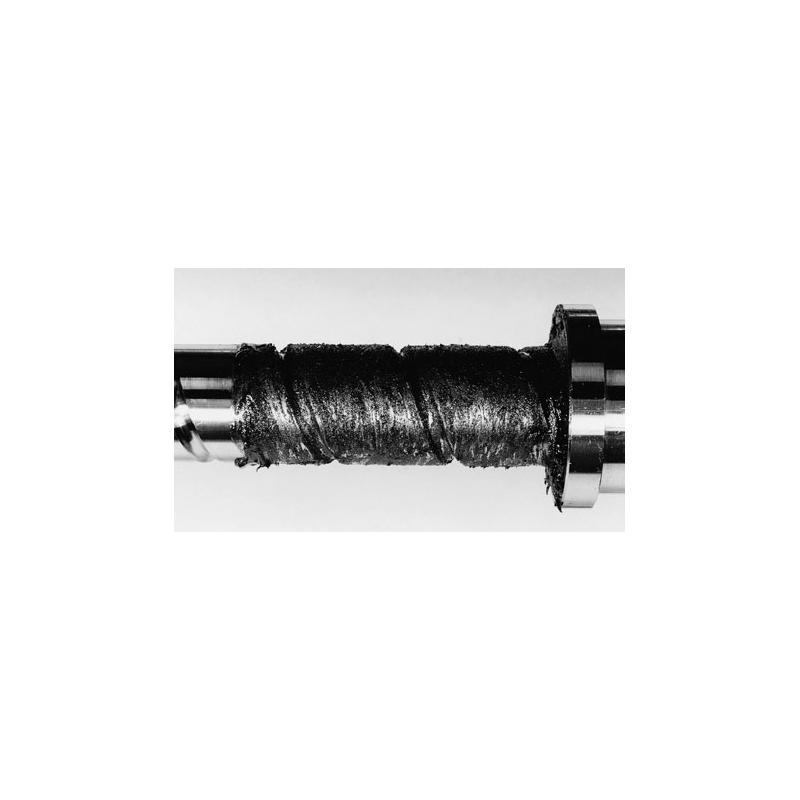

- 属性: VSS3220-5E-NSK高防尘滚珠丝杠,10. 这款精密滚珠丝杠的价格如何?是否有批发折扣?,1. LTM滚珠丝杠电话是什么? ,7. 这种丝杠的尺寸规格是什么样的?,8. 该厂家的滚珠丝杠钢珠是否适用于哪些行业?,2. 这款滚珠丝杠的直径是多少?,6. 这款升降机的维护保养需要注意哪些事项?,7. 如何避免丝杠滚珠机床的工件误差?,9. 该制造商的工厂是否符合国际标准?,10. 它的价格是多少?,1. 这家工厂主要生产什么类型的滚珠丝杠产品?-VSS3220-5E-NSK高防尘滚珠丝杠-提供VSS3220-5E-NSK高防尘滚珠丝杠-图纸,VSS3220-5E-NSK高防尘滚珠丝杠-价格VSS3220-5E-NSK高防尘滚珠丝杠-规格NSK异物环境用 VSS型 1.特点 ● 高防尘 螺杆的特殊形状和高防尘密封盖的使用,提高了防尘性能。异物通过率降低到原来的塑料标准密封盖的1/15。 ● 静音 与原来的的管循环式滚珠丝杠比较,噪音水平降低了6dB。无噪音、音质好。 ● 节省空间 螺母外径最大缩小25%(比例)。 2.规格 ( 1)循环方式 采用端导流式式,-VSS3220-5E-NSK高防尘滚珠丝杠--VSS3220-5E-NSK高防尘滚珠丝杠-5. 如果滚珠丝杠下滑是由于磨损导致的,如何避免再次出现? ,6. 这些型号的质量如何保证?,8. 在使用时需要注意哪些问题?,2. 齿条和滚珠丝杠有什么共同之处?,9. 滚珠丝杠车刀与其他车刀的区别在哪里?,2. 滚珠丝杠是如何应用于加工中心的?,2. 这台升降机的主要用途是什么? ,7. 滚珠丝杠螺母的尺寸和型号有哪些?,5. 这些配件的生产厂家是哪些?,1. 什么是滚珠丝杠?
VSS3220-5E-NSK高防尘滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 20 |
|
| 螺母体外径 | 56 |
|
| 法兰直径 | 86 |
|
| 安装孔中心距 | PCD | 71 |
| 螺母长度 | L | 169 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 18 |
|
| 丝杠轴螺纹底径 | 27.5 |
|
| 钢球直径 | 5.5563 |
|
| 有效圈数 | 5 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 36700 |
| 额定静负载 | C0aN | 90800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 561 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

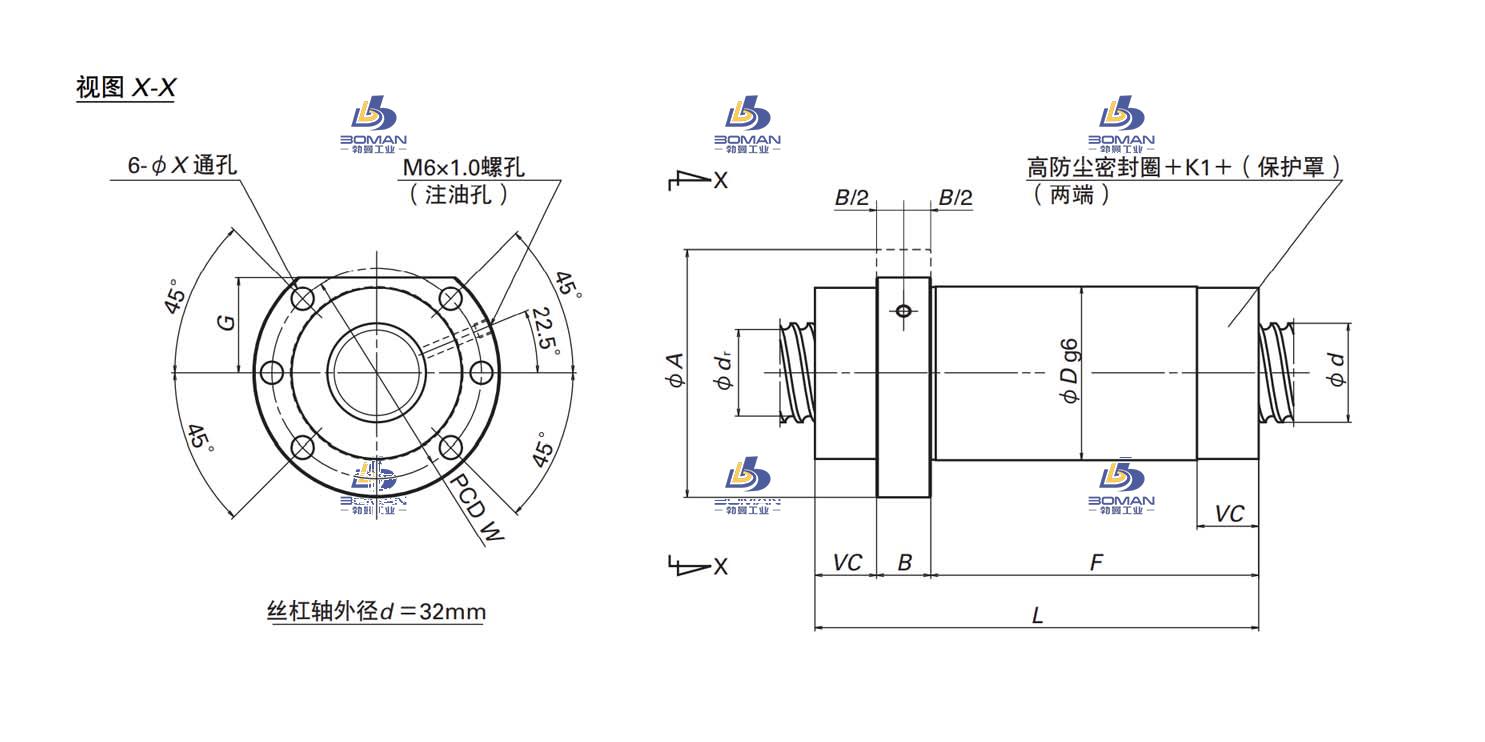

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
VSS3220-5E-NSK高防尘滚珠丝杠此型号部分数据来源于SYK EF10 丝杆支撑座syk
