HIWIN上银 FDV 上银滚珠丝杠c3精度
扫码获取价格库存技术资料
- 品牌:
- 分类: 双螺母插管突出型FDV
- 类型:
- 属性: HIWIN上银 FDV 上银滚珠丝杠c3精度，-HIWIN上银 FDV 上银滚珠丝杠c3精度-HIWIN上银 FDV 上银丝杆和银泰丝杆对比 在选择上银滚珠丝杆时，我们需要参考选型表。这个选型表包含了各种上银滚珠丝杆的规格和参数，可以帮助我们根据实际需求来选择合适的材料和尺寸。通过选型表，我们可以了解到不同材料的强度和硬度，以及它们在不同温度和压力下的性能表现。同时，选型表还包含了上银滚珠丝杆的承载能力和寿命等重要指标，这些指标对于我们来说非常关键。通过仔细研究选型表，我们可以确保选择到适-HIWIN上银 FDV 上银滚珠丝杠c3精度--HIWIN上银 FDV 上银滚珠丝杠c3精度-
HIWIN上银 FDV 上银滚珠丝杠c3精度 产品参数

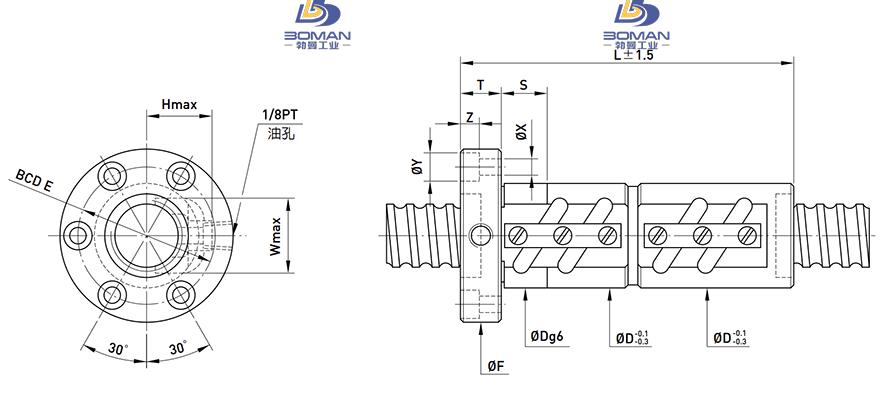

尺寸 单位：mm
| 丝杠轴外径 | 70 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 64.91 |
|
| 滚珠节圆直径 | 71.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 104 |
|
| 法兰直径 | 152 |
|
| 螺母长度 | 256 |
|
| 螺母安装 | PCD | 128 |
| 额定动负载 | CaN | 9698 |
| 额定静负载 | C0aN | 37516 |
| 有效圈数 | 2.5x3 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 13 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 334 |
HIWIN上银 FDV 上银滚珠丝杠c3精度此型号部分数据来源于NSK 60BNR10HTDUELP4Y nsk30tac62轴承安装
