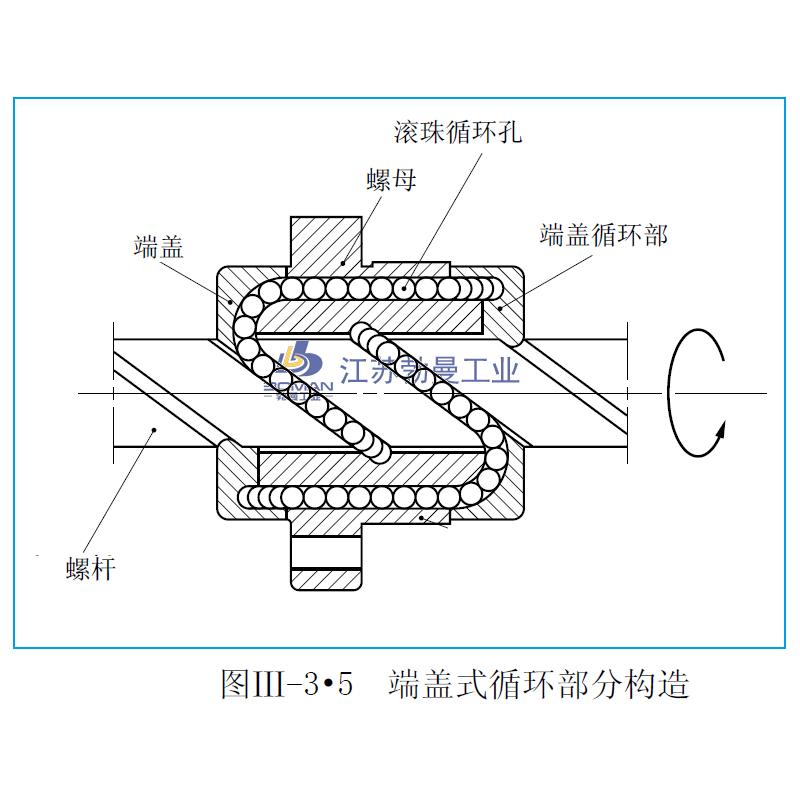

- 属性: LPFC2525-3-NSK LSFC滚珠丝杠，4. 限电是否会对江苏南通滚珠丝杠厂家的产品质量产生影响？,3. 它是如何自动装球的？,10. 滚珠丝杠螺母副有哪些常见的故障及解决方法？,8. 该升降台是否有配套的控制系统？,6. 数控车床使用滚珠丝杠能带来哪些方便？,2. 他们主要生产哪些种类的滚珠丝杠产品？,8. 滚珠丝杠行程与机床精度有什么关系？ ,5. 滚珠丝杠代号中的精度等级是什么意思？,7. 这款螺母的使用寿命和保养方法如何？需要注意哪些问题？,3. 滚珠丝杠副的工作原理是什么？-LPFC2525-3-NSK LSFC滚珠丝杠-提供LPFC2525-3-NSK LSFC滚珠丝杠-参数,LPFC2525-3-NSK LSFC滚珠丝杠-技术咨询LPFC2525-3-NSK LSFC滚珠丝杠-技术咨询NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,-LPFC2525-3-NSK LSFC滚珠丝杠--LPFC2525-3-NSK LSFC滚珠丝杠-8. 意大利滚珠丝杠公司在国内外市场的竞争力如何？ ,2. 如何使用滚珠丝杠ug百度网盘？,1. 瑞士艾肯伯格滚珠丝杠是什么？,4. 滚珠丝杠导轨的工作原理是什么？,8. 这个山西维修滚珠丝杠支撑座的耐用性如何？,5. 维修滚珠丝杠的价格和质量有关系吗？,1. 什么是韶关直线滚珠丝杠？,7. 什么是滚珠丝杠？如何选择滚珠丝杠？,8. 这种滚珠丝杠的工作温度范围是多少？,5. 如何确定滚珠丝杠和导轨的配合方式？
LPFC2525-3-NSK LSFC滚珠丝杠 产品参数

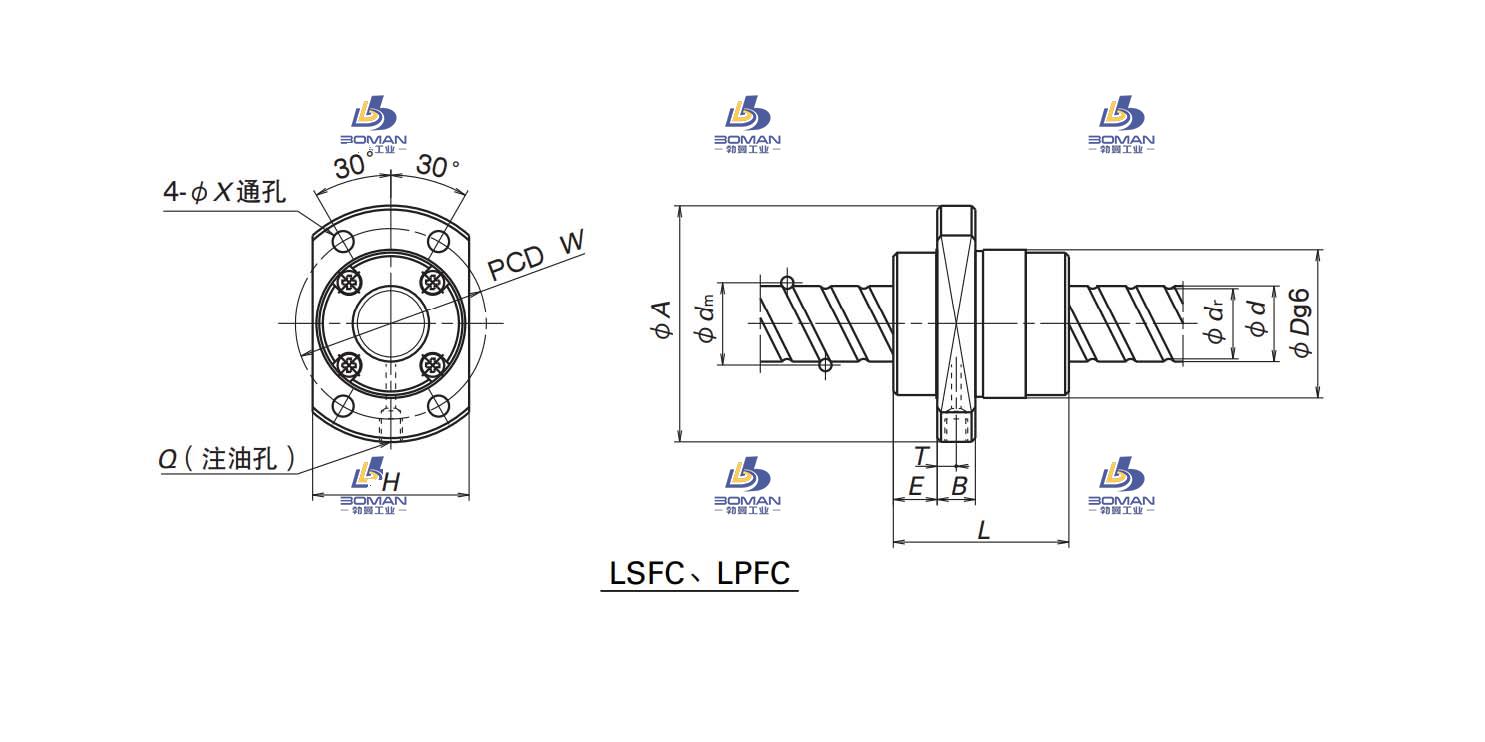

尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 25 |
|
| 螺母体外径 | 47 |
|
| 法兰直径 | 74 |
|
| 安装孔中心距 | PCD | 60 |
| 螺母长度 | L | 55 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 21.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1.7×2 |
|
| 滚珠节圆直径 | 26 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 14400 |
| 额定静负载 | C0aN | 32800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 456 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
