BSS1205-3E-BSS标准螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS1205-3E-BSS标准螺母，2. 10米滚珠丝杠是用来做什么的？,2. 滚珠丝杠螺母副的工作原理是什么？,4. 这个滚珠丝杠外径系列的外径精度有多高？,10. 该电动推杆的维护保养方法是什么？,9. 升降滚珠丝杠安装后需要进行哪些维护和保养？ ,6. 可不可以定制尺寸或者颜色？,1. 滚珠丝杠公差的标注方式有哪些？,10. 滚珠丝杠的精度数值在不同行业有何不同的应用场景？,2. 滚珠丝杠的工作原理是什么？,1. 滚珠丝杠的型号有哪些？-BSS1205-3E-BSS标准螺母-提供BSS1205-3E-BSS标准螺母-参数,BSS1205-3E-BSS标准螺母-价格BSS1205-3E-BSS标准螺母-选型高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径p6p8-BSS1205-3E-BSS标准螺母--BSS1205-3E-BSS标准螺母-10. 齿差调隙的大小是否会影响滚珠丝杠的运行速度？,5. 如何确定公式中各个变量的值？,6. 滚珠丝杠的螺纹有哪些优缺点？,1. 什么是滚珠丝杠加工？,9. 铝屑对不同类型的滚珠丝杠有何影响？,7. 该厂家的售后服务如何？,6. 该滚珠丝杠的直径是多少？ ,9. 这种滚珠丝杠副的生产工艺和技术参数有哪些？,8. 这种升降机有哪些安全保障措施？,2. 为什么需要采用滚珠丝杠锁紧方法？
BSS1205-3E-BSS标准螺母 产品参数

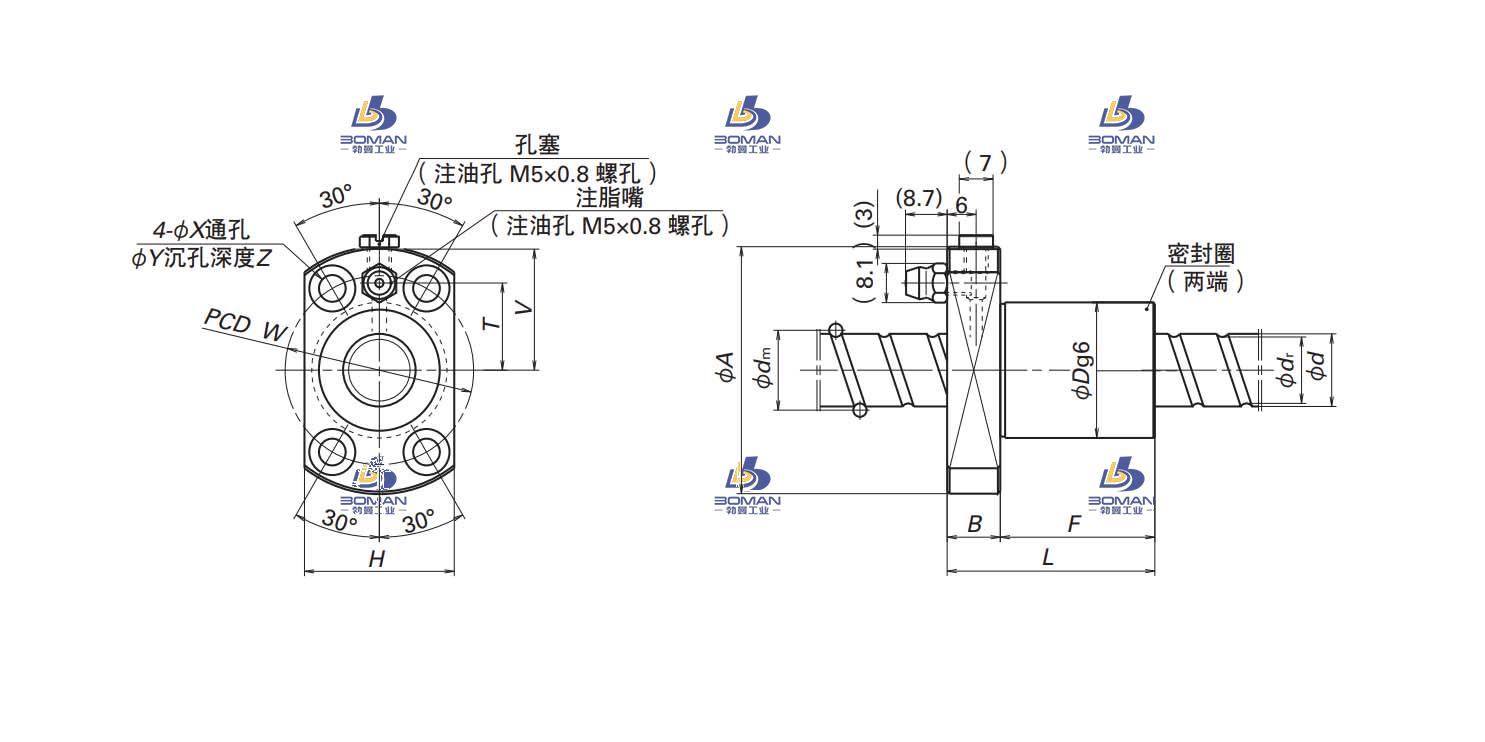

尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 5 |
|
| 螺母体外径 | 24 |
|
| 法兰直径 | 44 |
|
| 安装孔中心距 | PCD | 34 |
| 螺母长度 | L | 30 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 11 |
|
| 丝杠轴螺纹底径 | 10.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 3 |
|
| 滚珠节圆直径 | 12.3 |
|
| 螺栓孔尺寸 | 4.5/8/4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 3200 |
| 额定静负载 | C0aN | 5860 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 146 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS1205-3E-BSS标准螺母此型号部分数据来源于VH20BN-VH-AN型
