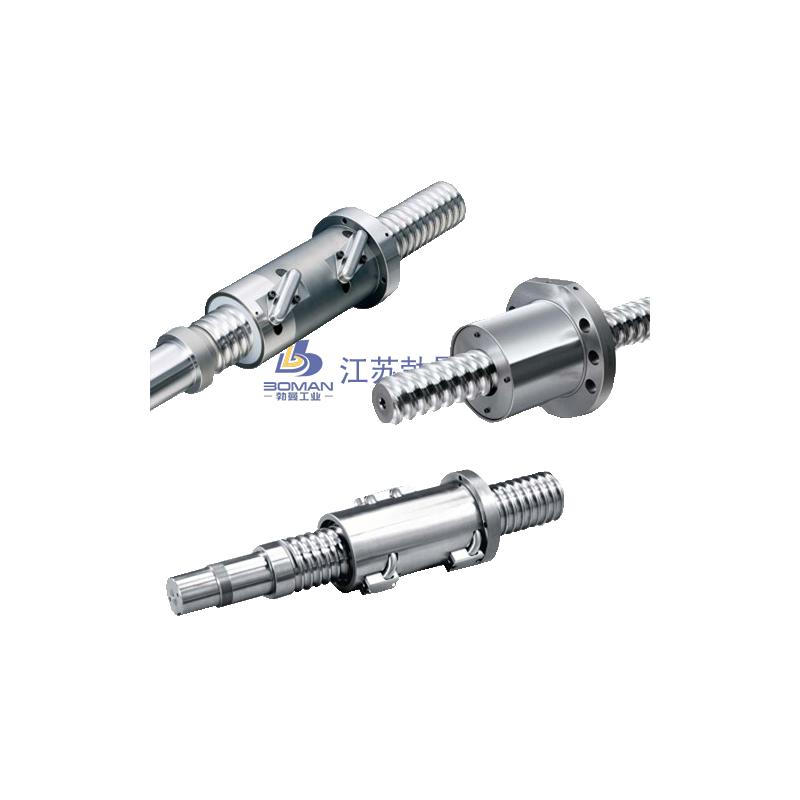

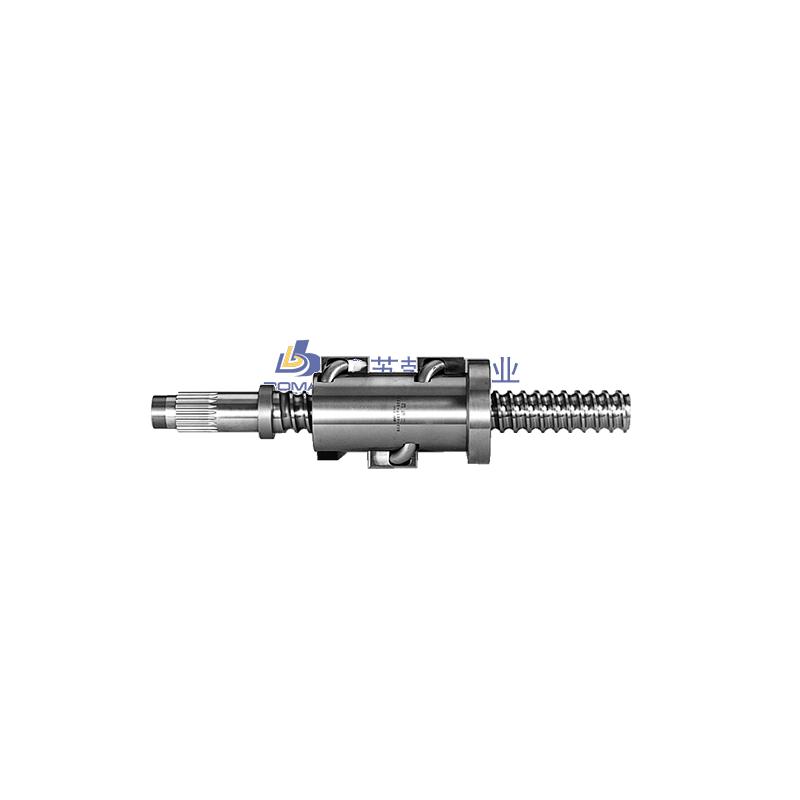

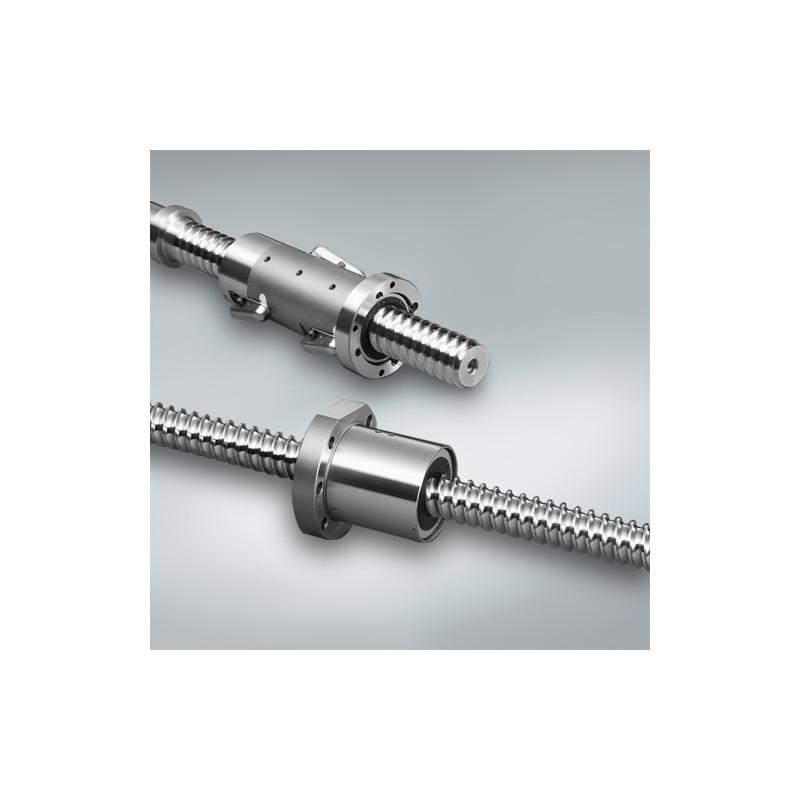

HTF6314-7.5-HTF高负载滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: NSK HTF
- 类型:
- 属性: HTF6314-7.5-HTF高负载滚珠丝杠,1. 这个滚珠丝杠轴承座加工是用什么材料制作的?,10. 外转滚珠丝杠有哪些常见故障,如何解决?,6. 滚珠丝杠花键的尺寸对机器人有什么影响?,3. 为什么要用滚珠丝杠代替液压缸? ,2. 安装滚珠丝杠螺母需要注意哪些事项?,2. 采用滚珠丝杠的原因是什么? ,1. 什么是滚珠丝杠,它有什么特点和用途?,7. 外循环滚珠丝杠副的制造工艺是怎样的?,5. 杨浦区滚珠丝杠厂家的产品质量如何?,4. 如何确定滚珠丝杠轴向负载的方向?-HTF6314-7.5-HTF高负载滚珠丝杠-提供HTF6314-7.5-HTF高负载滚珠丝杠-图纸,HTF6314-7.5-HTF高负载滚珠丝杠-技术咨询HTF6314-7.5-HTF高负载滚珠丝杠-价格NSK 高负载驱动用滚珠丝杠HTF系列/HTF-SRC系列/HTF-SRD系列/HTF-SRE系列 追求高负载用途的使用便利性,并具备丰富变化形式的高负载驱动用滚珠丝杠。 特长: 1. 高负载容量 2. 静音 3. 高速性 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和-HTF6314-7.5-HTF高负载滚珠丝杠--HTF6314-7.5-HTF高负载滚珠丝杠-5. 宁波轧制滚珠丝杠的优点是什么?,4. 测量仪的精度有多高?,5. 哪些行业可以使用常平tbi滚珠丝杠?,6. 这份对照表中的滚珠丝杠和螺母的材质是什么?,5. 滚珠丝杠滚珠花键的耐用性如何?能使用多长时间?,4. 相较于直线电机,滚珠丝杠有哪些优势?,2. 直线滚珠丝杠副的工作原理是什么?,9. 滚珠丝杠的应用领域有哪些? ,9. 如何确保滚珠丝杠的精度和运转平稳? ,3. 山东滚珠丝杠的结构是怎样的?
HTF6314-7.5-HTF高负载滚珠丝杠 产品参数

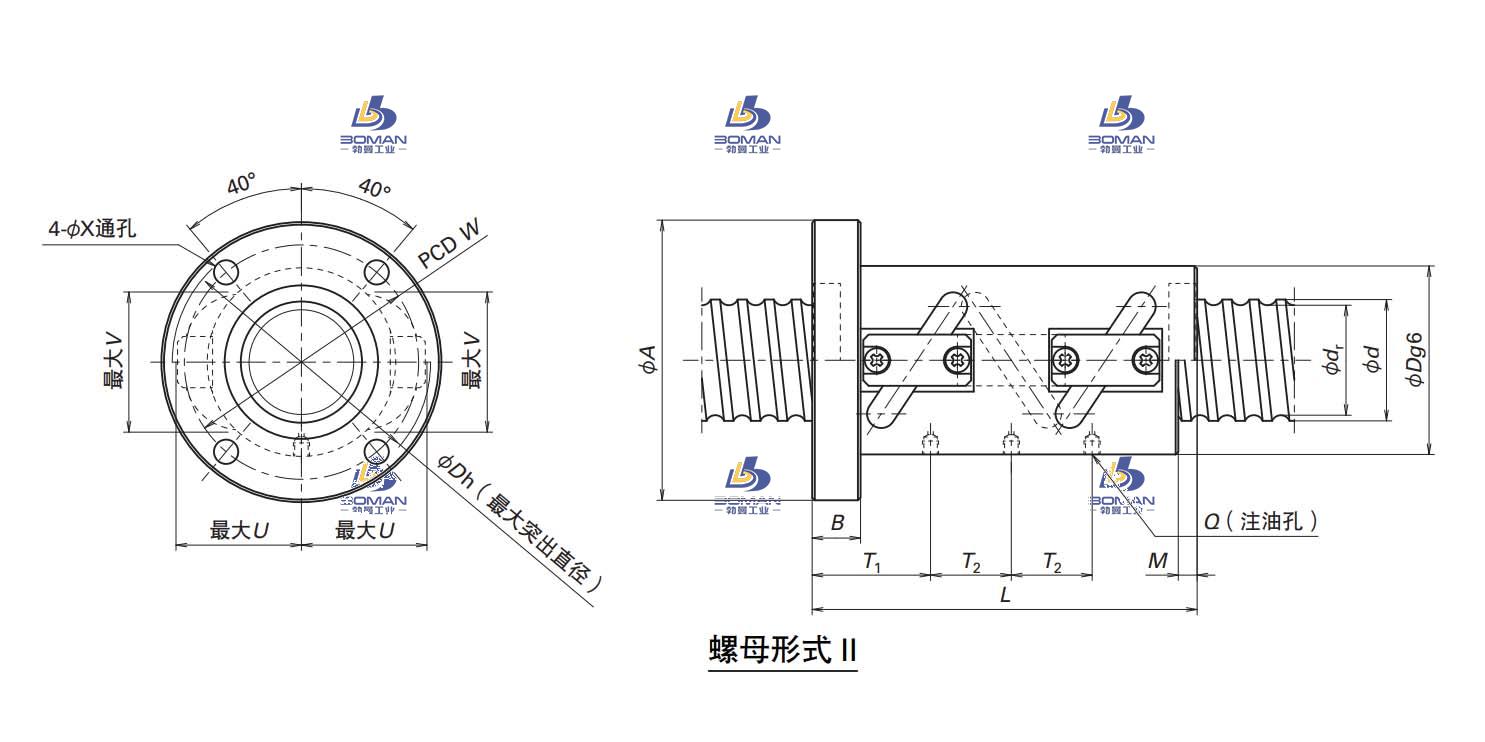

尺寸 单位:mm
| 丝杠轴外径 | 63 |
|
| 导程 | 14 |
|
| 螺母体外径 | 94 |
|
| 法兰直径 | 128 |
|
| 安装孔中心距 | PCD | 111 |
| 螺母长度 | L | 200 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 54.7 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 2.5×3 |
|
| 滚珠节圆直径 | 64.5 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 233 |
| 额定静负载 | C0aN | 800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
HTF6314-7.5-HTF高负载滚珠丝杠此型号部分数据来源于RNFCL2040A3-RNFCL转造丝杠
